V-NET ACS (특장점III)



특장점I

특장점II 특장점III 라인업  관련기술자료


대형건물의 중앙제어시스템에서 홈테트워크까지 -

 최고의 신기술을 적용하여 개발한 네트워트 솔루션

솔루션으로 더욱 새로운 디지털 생활문화를 제공합니다.



V-NET ACS

-Demand Controller : 에너지 통합 제어 솔루션
-PDI : 적산전력 분배 솔루션
-BMS(BAS) : 외부연동 제어 솔루션
-Dry Contact : 외부 접점제어 솔루션
-Home Network : 홈네트워크 솔루션

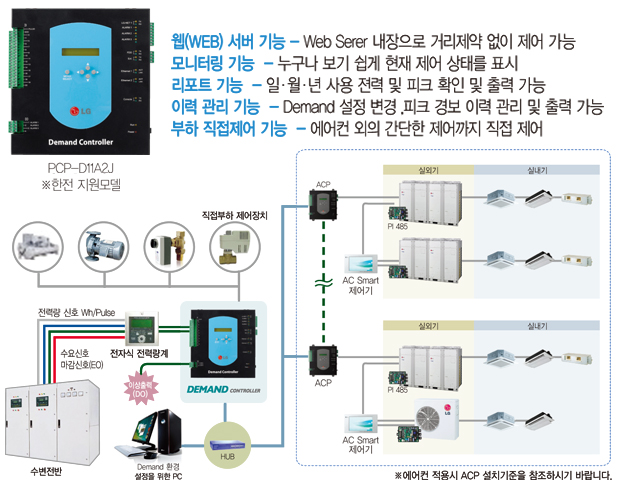

Demand Controller

Demand Controller (에너지절약 통합 네트워크 솔루션)


Demand Controller

전체 전력량 모니터링을 통한 에어컨의 최대 수요 전력제어로 디멘드 Controller에 의해 에어컨 운전율을 자동제어 하여 전체 요구전력에 대응하는 에너지 절감 시스템입니다.

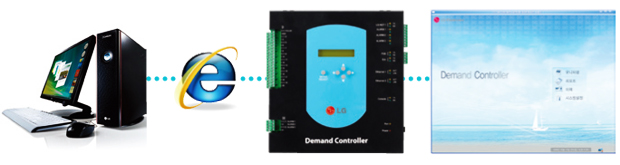

Web Server 기능

원하는 장소, 원하는 PC에서 웹 브라우저를 통해 개인 메일을 사용하는 것처럼 쉽게 Demand Controller의 운용 Software를 이용하여 목표전력, 부하제어 방법,시간대 등의 설정값을 편리하게 입력 및 변경할 수 있습니다.


원격 모니터링 감시시스템

Demand Controller에 설치되어 있는 운영 프로그램으로 인터넷 통신방식을 이용하여 원격에서 모니터링 및 제어를 수행할 수 있는 감시시스템이 기본 장착 되어 있습니다.

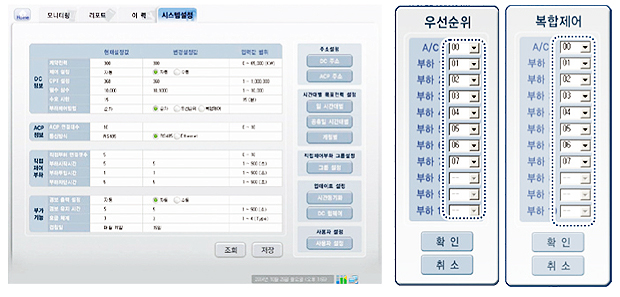

다양한 부하 제어

부하제어 방법의 다양화로 여러개의 부하를 그룹으로 지정하여 순차제어, 우선순위제어, 복합제어 등 다양한 제어 방법을 제공합니다.

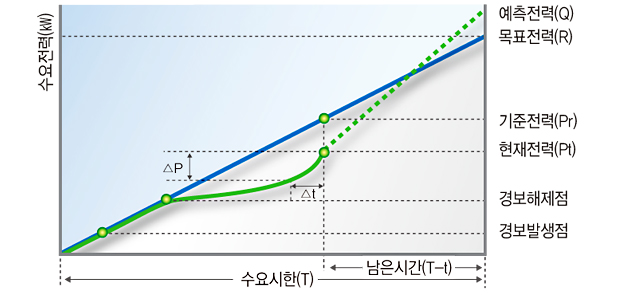

자동 부하제어

자동 부하제어를 통해 최대수요 전력관리 전력사용량을 항상 감시하며 미리 설정된 목표 전력값을 초과하지 않도록 자동으로 에어컨 및 직접부하를 차단하고 투입하여 최대수요 전력을 관리합니다.

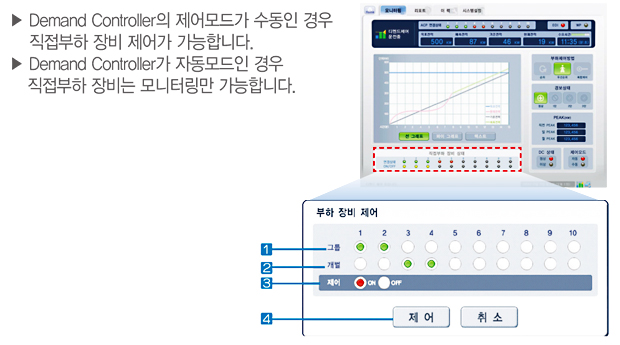

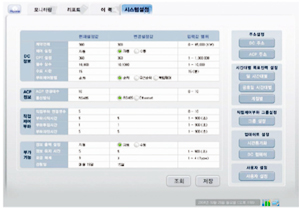

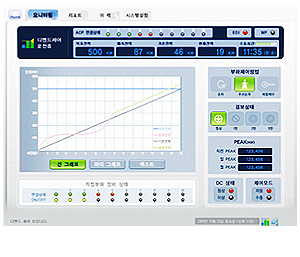

개별 및 통합 운전 & 모니터링

1. 제어하고자 하는 그룹을 선택하면 그룹내 포함된 개별부하가 표시됩니다.
2. 그룹내 포함된 개별부하 중 제어를 원하지 않는 부하는 재선택시 선택·해제를 반복합니다.
3. 운전 또는 정지를 선택합니다.
4. 제어를 선택하면 부하제어를 수행하고, 취소를 누르면 제어를 수행하지 않고 복귀합니다


시간대별 부하 관리

한전의 3종 요금제도에 적용시킬 수 있도록 주간, 저녁, 심야 시간대로 구분하여 각각 다른 목표전력을 설정하여 제어할 수 있으며 평일 및 공휴일을 설정할 수 있습니다.

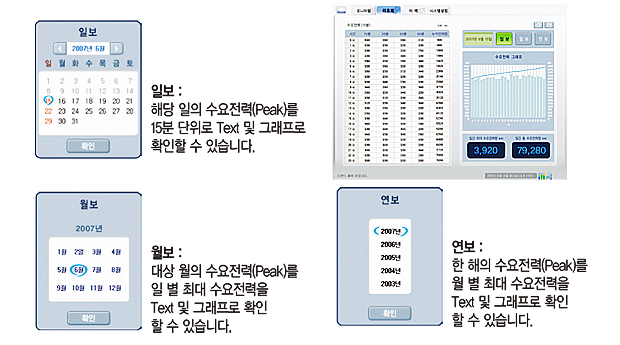

리포트 기능

Demand Controller의 일별 (일보), 월별 (월보), 년별 (연보)로 수요전력을 표시합니다.

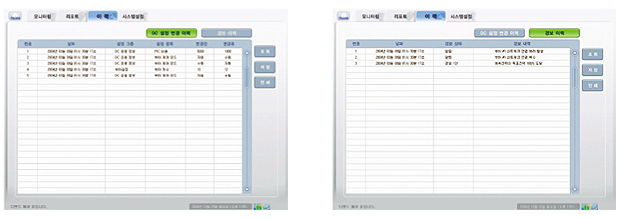

이력 기능

Demand Controller의 설정변경이력·경보발생이력을 조회, 인쇄·저장이 가능합니다. Demand Controller의 설정을 변경한 이력이 날짜·설정그룹·설정항목, 변경 전·변경 후로 표시되며 조회된 내용을 저장·인쇄 버튼을 이용하여 저장 또는 인쇄할 수 있습니다.

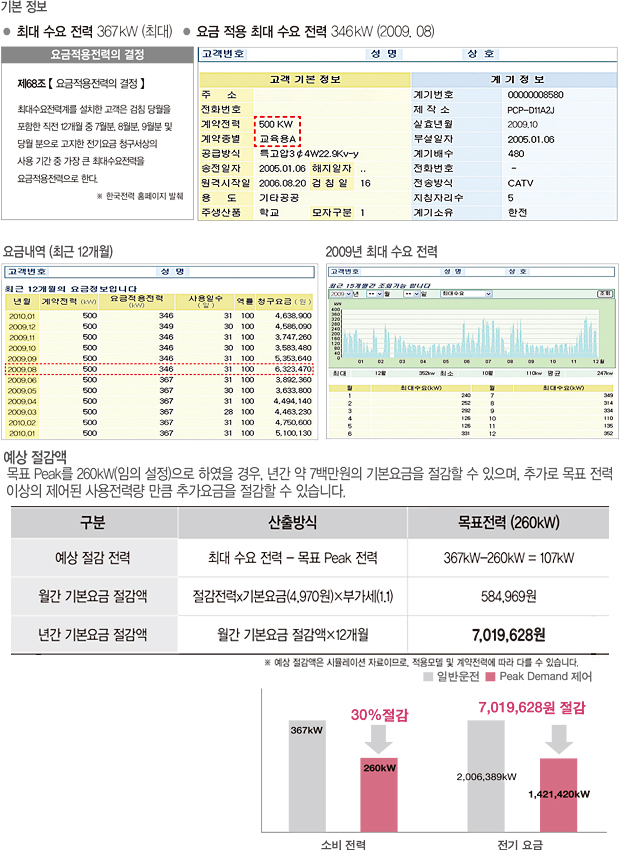

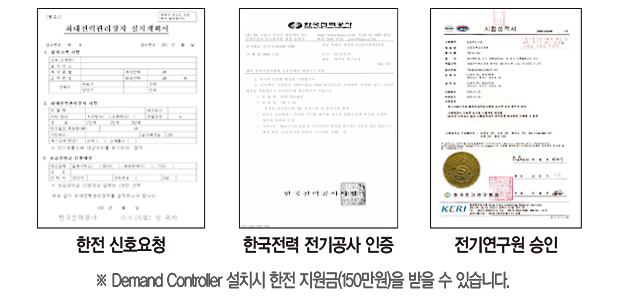

Demand Controller 한국전력 전기공사 인증

한전 전력량계로 부터 신호를 제공받고자 할때는 설치지역의 한전 지점에 비치된 양식에 신호선 요청을 신청하여야 신호선 연결이 가능합니다. Demand Controller를 설치하기 위해 한전 전력량계로부터 신호를 제공받아 공사를하고자 할 때는 전기공사 면허가 있어야 합니다.


다양한 부하 제어

다양한 부하 제어

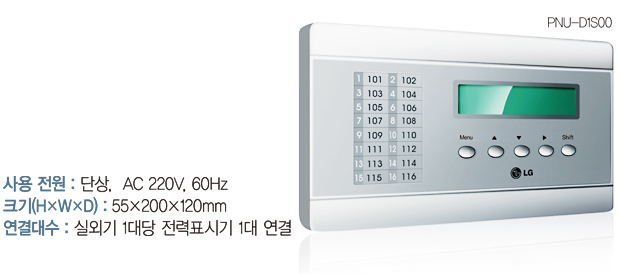

PDI(Power Distribution Indicator) 전력분배 표시기

실외기를 공동으로 사용하는 멀티에어컨의 각 실내기별 소비 전력량을 표시하여 주는 장치로 원격검침 시스템과 연계할 수 있는 전력분배 시스템입니다.


표시화면

원격검침 미 연동시


전력분배 표시기 개요 / 기능

● 다양한 정보를 표시할 수 있는 LCD 사용
● 간편한 Key 조작으로 각종 정보 선택 확인 가능
● 정전 시에도 각종 data 기억 보관하는 정전보상기능 및 시계 기능
● 외부 검침 시스템과의 연결 없이 단독으로 전력 분배 및 표시 가능
● 간편한 원격 검침 시스템과의 연결 기능 (RS485방식)
● 누적 총합 사용 전력량 표시
● 정전 보상 기능
● 각 실별 누적/현재 사용 전력량 표시

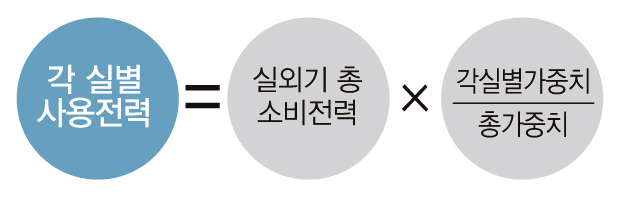

전력분배 계산방식

각 실별 가중치 : 각 실의 온도 설정 및 모드 운전시간에 의해 가중치 계산


소비전력 및 대기전력

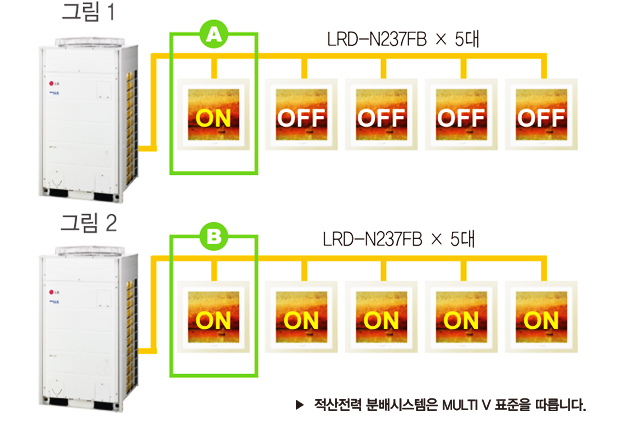

● 실 외기 인버터 압축기의 최소운전 영역 이하로 실내기를 단독 운전할 경우(그림 1의 A) 소비전력은, 여러 실내기를 동시운전할 때의 개별 소비전력 (그림 2의 B)보다 다소 상승합니다.
※ 실외기는 운전대기 시간 동안에 압축기 예열로 인한 대기전력이 생길 수 있습니다.
▶ 적산전력 분배시스템은 MULTI V 표준을 따릅니다.


BMS (BAS)

외부연동 제어 솔루션

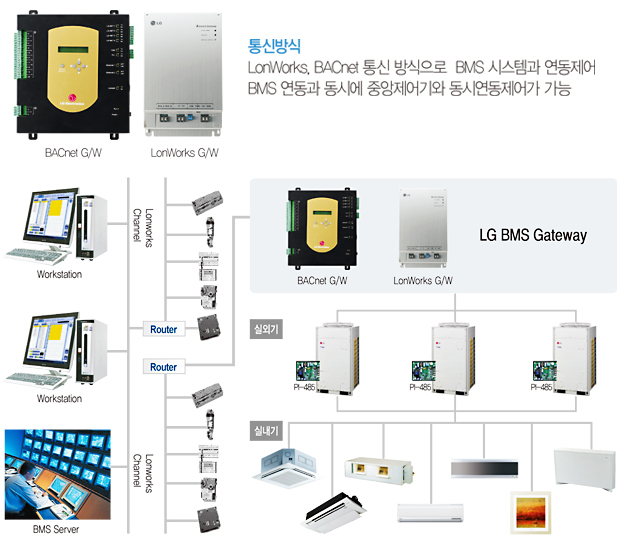

BUILDING NETWORK UNIT (연동제어 솔루션)

BMS(BAS) 연동시스템은 빌딩 내 각종 시설의 감시 및 자동제어 시스템과 연동하여 시스템 간의 유기적인 제어 조건을 만족시킬 수 있는 Total Solution을 제공하고 있습니다.

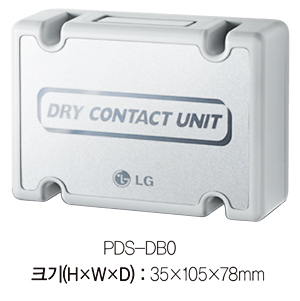

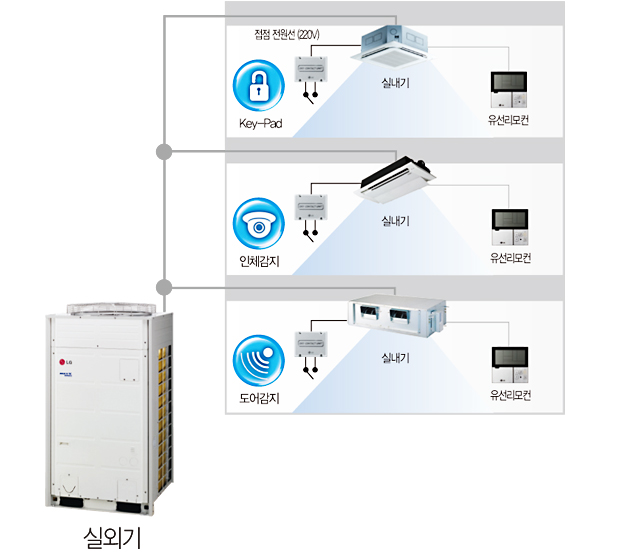

Dry Contact 외부 접점제어

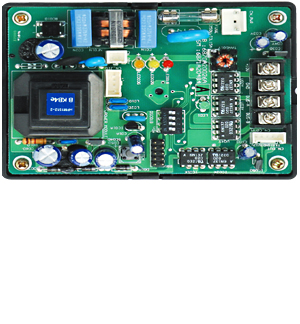

실내기에 연결하여 실내기의 상태 확인 및 제어를 수행할 수 있게 하는 외부접점제어 PCB로, 호텔 같은 숙박시설의Key tag 및 외부접점을 인식하여 실내기를 제어합니다.


Dry Contact 외부 접점제어

Dry Contact 외부 접점제어

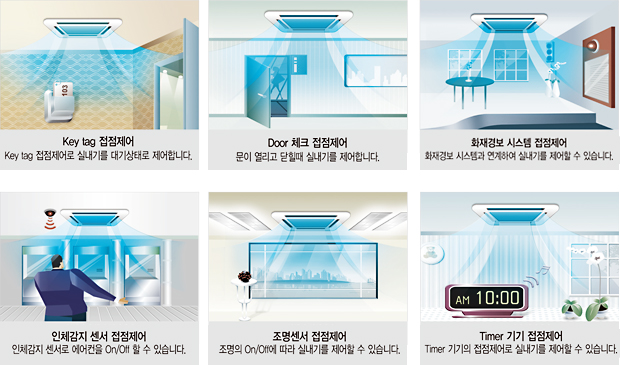

상세기능
● 호텔, 모텔, 콘도객실의 Key–Tag과 연동하여 제어
● Motion Detect Sensor(인체감지)와 연동하여 무인 현금 지급기, 강의실, 체육관 등에 적용
● 화재발생 시 화재 경보 센서와 연동하여 실내기를 자동정지 하여 화재피해를 줄임
● 조명센서와 연동하여 조명 on/off시 실내기도 on/off 제어
● 특수 현장 및 접점응용 제어에 다양하게 적용


편리한 제어 기능

편리한 제어 기능

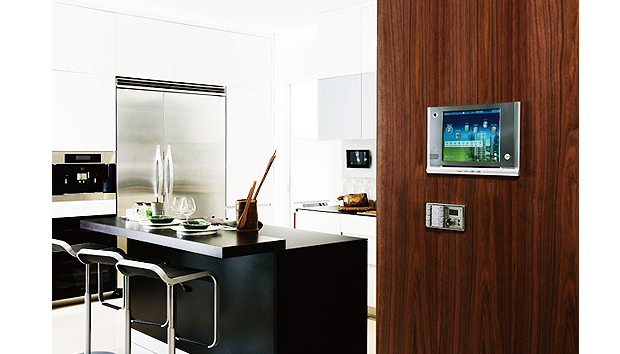

Home Network (홈네트워크 솔루션 )

※ 홈테트워크의 개요
세대 내 디지털 정보기기들간의 원격제어 및 모니터링은 물론 가족 중심의 다양한 커뮤니케이션 기능, 각종 유용한 생활컨텐츠까지 제공할 수 있는 통합 솔루션 시스템입니다. 또한 고급아파트 및 주거공간에 사용되는 HN 및 HA 서비스와 연계하여 편리한 사용과 프리미엄서비스를 제공하고 있습니다.

※ 통신방식
다양한 통신방식으로 HN(홈네트워크), HA(홈오토메이션)으로 연동할 수 있습니다.

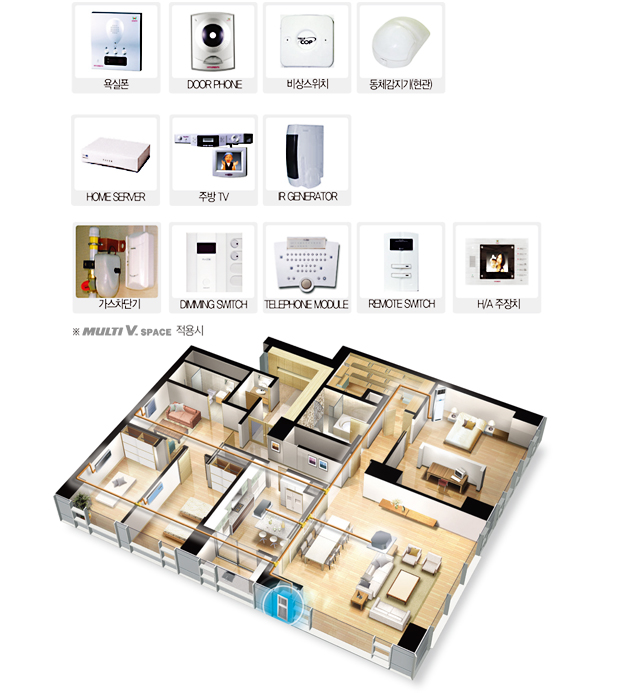

홈네트워크의 구성

홈네트워크의 구성

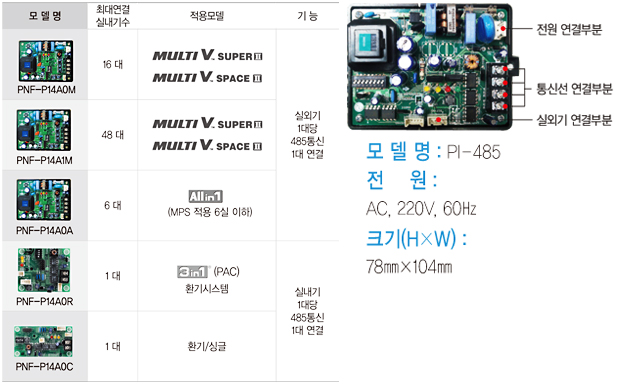

PI-485

PI-485

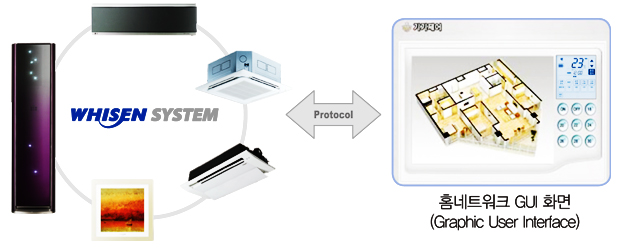

편리한 제어기능 (System Integration)

다양한 홈네트워크 업체와의 연동으로 여러 현장에 적용이 가능합니다.

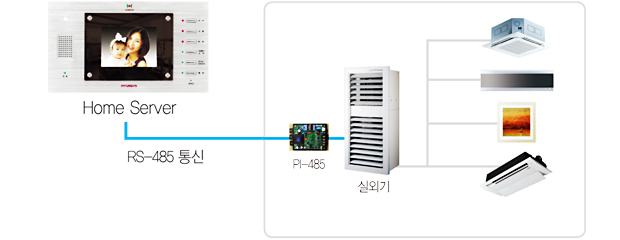

시스템 구성도

시스템 구성도


Gateway

PI-485:시스템에어컨의 485통신을 위한 Gateway
